用渦街流量計測量蒸汽質量流量
關鍵字：渦街流量計 日期：2012-10-17 8:51:16
|
用渦街流量計測量蒸汽質量流量
渦街流量計是體積流量計，即流體雷諾數在一定范圍內，其輸出只與體積流量成正比。
渦街流量計的輸出有頻率信號和模擬信號兩種，模擬輸出是在頻率輸出的基礎上經f/l
轉換得到的。這一轉換大約要損失0.1%精確度。所以用來測量蒸汽流量時，用戶更愛選用
頻率輸出。
頻率輸出渦街流量計更受熱力公司等用戶歡迎的另外幾個原因如下。
a．頻率輸出渦街流量計價格咯低（非智能型）。
b．頻率輸出渦街流量計滿量程修改更方便，只需對可編程流量演算器面板上的按鍵按
規定的方法進行簡單的操作就可實現。
c．由頻率輸出渦街流量計輸出的頻率信號計算蒸汽質量流量，只需知道流體當前工況，
而模擬輸出渦街流量計的溫壓補償只是對當前工況偏離設計工況而引起的誤差進行補償，因
此，不僅需知道當前工況，還需知道設計工況。后一種工況數據常常因?yàn)闀r(shí)間推移或人事變
遷導致資料遺失而引起差錯，相比之下，頻率輸出渦街流量計卻不會有此問題。詳見本書第
8章8.6節分析。
頻率輸出渦街流量計測量質量流量的表達式為[，1
qm一3.6羔雕 (3.14)
圖3.7用渦街流量計測量
過熱蒸汽質量流量的系統
式中qni-質量流量，kg/h；
，——渦街流量計輸出頻率，P/s；
K,-I作狀態下的流量系數，P／L;
pf-流體密度，kg/m3。
當被測流體為過熱蒸汽時，可從
pf一，( pf，“) (3.15)
查表求得工作狀態下的流體密度。測量系統見圖3.7。
當被測流體為飽和蒸汽時，可從
pf一，(pf)
或 所一，(￡f)
查表求得工作狀態下的流體密度，其原理同前節所述。其測量系統見圖3.8。

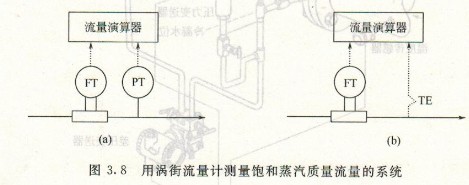

圖3.8用渦街流量計測量飽和蒸汽質雖流量的系統
在式(3.14)中，pf應是渦街流量計出口的流體密度，因此，pf的測壓點應取在渦街流
量計出口的規定管段上。
有些研究成果表明，臨界飽和狀態蒸汽經減壓后會發生相變，即從飽和狀態變?yōu)檫^熱狀
態，這時，將其仍作為飽和蒸汽從式(3.16)或式(3.17)的關系求取pf，必將引入較大誤
差[2]。如果出現這種情況，應進行溫度壓力補償。
3.1.5蒸汽密度求取方法比較
從上面的分析可知，工程上普遍使用的推導式蒸汽質量流量測量系統，關鍵是求取蒸汽
密度。歸納起來主要是采用數學模擬法和查表法兩類方法。
(1)用數學模型求取蒸汽密度在工程設計和計算中，工程師們經常需要求取蒸汽密度
數據，采用的傳統方法是由蒸汽的狀態數據查蒸汽密度表。但是未采用微處理器前，這種人
工查表的方法還無法移植進儀表，而仍采用數學模型的方法。人們建立了多種的數學模型以
滿足不同的需要，下面列舉使用最廣泛的幾種。
|
|
|
|
|
