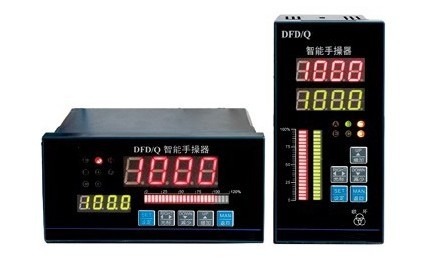

HL專業生產的DFD/Q-9000智能手操器系列智能手操器，是一臺能夠替代傳統型DDZ型自動化控制系統中的操作器和伺服放大器兩臺儀表。采用片上系統技術，結構簡單，性能優越，質量可靠，雙數碼加光柱三重顯示，美觀醒目，可與國內外各種智能調節器或DCS控制系統配套使用，作為主機故障及維修的后備手操輸出單元。本系列儀表分為：D型操，Q型操，硬手操。
產品類型：
D型手操器由調節器或DCS傳給的控制信號和執行器反饋來的閥門位置信號進行運算后，直接輸出正反轉電信號驅動電動執行器，控制電機的正反轉，同時輸出閥位信號給調節器。操作器自動轉手動時，輸出開關量的狀態信號給調節器，作為調節器進行閥位跟蹤信號。
Q型手操器由調節器或DCS傳給的控制信號和執行器反饋來的閥門位置信號進行運算后，輸出線性電流或電壓信號直接驅動氣動閥，控制閥門的開關，同時輸出閥位信號給調節器。操作器自動轉手動時，輸出開關量的狀態信號給調節器，作為調節器進行閥位跟蹤信號。
硬手操由一臺無自動控制的操作器，僅接收閥信號，通過人機對話控制輸出，輸出的信號可以是正反轉電信號（D型硬手操）或線性電流電壓信號（Q型硬手操）。并通過閥位信號的接收，顯示閥位，來確定閥門的開度。
產品特點：
◆輸入信號可以任意指定選擇。
◆開機自動或開機先手動（可預置手動輸出值）。
◆手動狀態輸出。
◆閥位反饋跟蹤輸出。
◆EMl -過程手動功能，初給輸出值保持不變，遠程手動取消后，可保持手動或返回自動狀態。
◆EM2 -過程手動功能，初始值可預置。
◆閥位反饋錯誤指示，閥位反饋斷線可自動進手動。
◆跟蹤誤差錯誤指示。
◆主輸入斷線故障時輸出給電機時控制信號自動保護，并輸出故障信號。
◆可在表內內置兩路16A雙向可控硅，直接控制執行機構的電機正反轉。
◆所有的設置參數可保存1 0年不丟失。
◆系統自動復位，無死機現象。
技術指標：
◆輸出信號：4-20mA，O-IOmA
◆調節器反饋輸入：4-20mA，O-IOmA，0-5V，I-5V
◆閥位反饋輸入：O-IOmA，4-20mA，0-5V，I-5V
◆閥位反饋輸出：4-20mA，O-10mA或0-5V，l-5VD
◆手動／自動狀態輸出：斷，自動狀態；
◆通，手動狀態。
◆遠程手動輸入EMI:為低電平，表示有EMl有效；
◆遠程手動輸入EM2:低電平接通有效；斷開無效。
◆供電電源：220VAC／50Hz或24VDC
顯示方式 指示內容
雙屏單光柱 上屏：顯示調節器輸出信號(手操器的輸入信號，以過程量的形式顯示mA、V、%等)。
下屏：自動狀態時顯示控制量(即以百分比的形式顯示出上位機或調節器的輸出信號)。
光柱：以百分比形式顯示閥位反饋量。
單屏雙光柱 單屏：顯示調節器的輸出信號、(手操器的輸入信號，以過程量的形式顯示mA、V、%等)；通過加鍵▲可以切換以百分比形式顯示上位機或調節器的輸出信號的控制量，手動狀態時以百分比形式顯示閥位反饋量。
光柱1：以百分比形式顯示上位機或調節器的輸出信號的控制量，即手操器的控制量。
光柱 2：以百分比形式顯示閥位反饋量
產品選型：
|
HL
|
□□□□□□□□□□□
|
說明
|
|
儀表種類
|
D
Q
|
|
電動手操器
氣動手操器
|
|
設計序列
|
9
|
|
9000系列儀表
|
|
顯示方式
|
1
2
3
4
5
6
7
8
9
|
|
單屏顯示
雙屏顯示
單屏+單光柱
單屏+雙光柱
雙屏+單光柱
雙屏+雙光柱
單屏+三光柱
三屏顯示
開方方式顯示信號切除(訂貨請注明)
|
|
輸入方式
|
1
2
3
4
5
|
|
配直流電流(0～10mA、4～20mA)
配直流電壓(0～5V、1～5V)
配直流電壓(0～10mA、4～20mA)加一路位式儀表
配直流電壓(0～5V、1～5V)加一路位式儀表
特殊輸入信號訂貨請注明
|
|
控制輸出 及調節方式
|
電動手 操器
|
1
2
3
4
5
6
|
|
正轉、反轉+上、下限報警
正轉、反轉+手動輸出
正轉、反轉+EM1功能
正轉、反轉+EM2功能
正轉、反轉+開機手動功能
正轉、反轉+上、下限限幅功能
|
|
氣動手 操器
|
1
2
3
4
5
6
|
|
輸出直流(0～10mA、4～20mA)+上、下限報警
輸出直流(0～10mA、4～20mA)+手動輸出
輸出直流(0～10mA、4～20mA)+EM1功能
輸出直流(0～10mA、4～20mA)+EM2功能
輸出直流(0～10mA、4～20mA)+開機手動功能
輸出直流(0～10mA、4～20mA)+上、下限限幅功能
|
|
閥位反饋
輸入方式
|
0
1
2
3
4
5
6
|
|
無閥位反饋
反饋0～10mA
反饋4～20mA
反饋0～5V
反饋1～5V
反饋1～10V
反饋電位器(訂貨注明電阻值)
|
|
