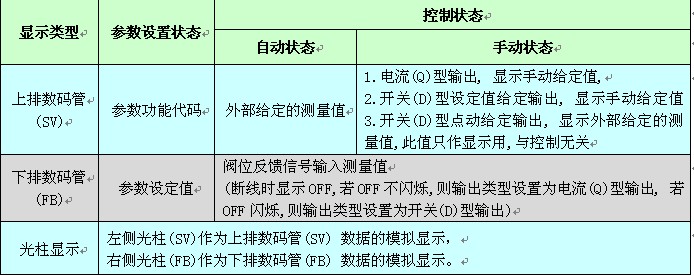

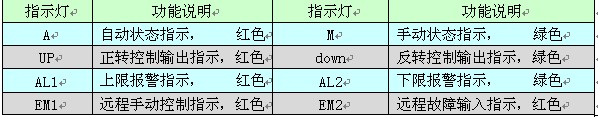

在儀表控制狀態下，長按SET鍵（2S）即可進入?yún)?shù)設置菜單，此時顯示“CLK”，要求輸入設置密碼，鍵入默認密碼“655”（可更新），再按SET鍵即進入?yún)?shù)設置。各按鍵功能請參考上述的“按鍵說明”。如果5分鐘內無任何按鍵動作,自動回到控制狀態。組合菜單中四位數據從左到右依次編號為A，B，C，D。
● 功能使用說明
1、EM功能說明:
① EM1遠程手/自動控制功能功能：
該功能可以實現對系統運行的自動保護及對手操器狀態的遠程控制。用無源接點接入儀表EM1和EM公共端子，當EM1輸入信號閉合時，面板上EM1指示燈亮，手操器切換到手動狀態，用戶可以通過設置CtL菜單中的C項,設置EM1的工作方式；
② EM2遠程外部故障輸入功能：
當上位機判斷出執行機構出現故障時，立即發出故障信號, 用無源接點接入儀表EM2和EM公共端子，當EM2輸入信號閉合時，面板上EM2指示燈亮,手操器轉入手動狀態，手操器輸出預置值PFS2(可設置)，用戶可以通過設置CtL菜單中的B項,設置EM2的工作方式。
2．手/自動狀態輸出：
該功能可以讓上位機監視手操器的工作狀態或聯動其它設備。當儀表處于自動狀態時，手/自動狀態輸出的無源接點斷開，當儀表處于手動狀態時，手/自動狀態輸出的無源接點閉合。
3．閥位限幅功能說明：
該功能是確保執行器在設定的安全閥位范圍內可靠運轉。在控制執行器動作的過程中，根據反饋信號的大小判斷實際閥位,如果實際閥位已高于所設置的限幅上限HIL，則只能控制閥位關而不能開，如果實際閥位已低于所設置的限幅下限LOL，則只能控制閥位開而不能關。
4. 閥位反饋變送輸出：
在某些要求較高的控制場合，要求手操器將執行機構的閥位反饋信號經手操器后再輸出給主控設備，如調節器、計算機等，以便作為閥位位置的判斷。
5. 閥位反饋堵轉識別時間：
若儀表設置為開關(D)型輸出,當工作在自動狀態或手動設定值輸出時,如控制輸出值與閥位反饋值長時間不一致，當時間大于所設置的閥位反饋堵轉識別時間，儀表判斷執行機構可能存在故障，儀表數碼管閃爍，同時輸出控制關閉，保持現有閥位不變，以保證控制系統的可靠運行。如果執行機構的響應速度較慢,建議將此值設大.
6. 手/自動無擾動切換：
在自動狀態切換到手動狀態時，將當前外給定測量值作為手動給定值輸出，以實現無擾動的切換；
在手動狀態切換到自動狀態時，將自動狀態測量值SV值以緩沖的方式輸出，如果手動狀態輸出值與自動狀態輸出值偏差較大時，自動狀態輸出的緩沖時間將增加。
7．控制原理：
智能手操器可以接受雙路的模擬信號，一路是來自外部（調節器、計算機、給定器或PLC等控制設備）給定信號SV，一路是來自執行機構的閥位反饋信號FB。
① Q型手/自動手操器：
主要配用于內含伺服放大器的電子（智能）類執行機構。在自動狀態下，控制輸出量自動跟隨外部給定量SV控制執行機構的運轉。在手動狀態下，通過面板上的按鍵控制輸出信號直接控制執行機構動作。在手、自動給定值及控制輸出量變化時，閥位反饋量也應隨之變化。
② Q型純手操：
按動面板上的p、q鍵，通過儀表內部處理、運算、放大，輸出控制信號，直接控制現場內含伺服放大器的電子式執行機構動作。
③ D型手/自動手操器：
主要配用于內無伺服放大器的電動執行機構，如DKJ系列等執行器?？刂七^程為：
a.在自動狀態下，將閥位反饋量FB與外部給定值SV進行比較，當FB＞(SV+dFH)，輸出反轉控制信號，直到FB位于(SV±dFH)范圍內。當FB＜(SV-dFH)，輸出正轉控制信號直到FB位于(SV±dFH)范圍內。
b.手動狀態下，當設置為設定值給定輸出時,可通過面板上的按鍵修改手動給定值SV,此時將手動給定值SV與閥位反饋值FB進行比較，控制輸出同上,
c.手動狀態下，當設置為點動給定輸出時,按p鍵輸出正轉控制信號,按q鍵輸出反轉控制信號, 松開按鍵無輸出.
④ D型純手操：
通過手動操作p、q鍵直接驅動DKJ等無內部伺服放大器的電子式電動執行機構的正反轉。
8．D型手操器的接線：
無內含伺服放大器的電動執行器（如DKJ系列等）有五根線接入手操器，分別為閥位反饋電流正、負
線，控制執行器的正轉、反轉、公共相線。閥位反饋的接線按圖接線即可，對于正、反轉控制線，首
先將手操器的電源相線L與其控制輸出的公共線短接，再將電動執行器公共線接入手操器的控制輸出
的公共線，然后將電動執行器正轉線接入手操器的正轉控制輸出端，將電動執行器反轉線接入手操器
的反轉控制輸出端即可。連接完成后，按動手操器面板上的p，對應“up”指示燈亮，同時閥位反饋
量增加，按動手操器面板上的q，對應“down”指示燈亮，同時閥位反饋量減少。如執行器正、反轉
方向相反請檢查正、反轉接線是否有錯。如無閥位反饋顯示值則請檢查閥位反饋線路正、負線是否接
錯，這將造成無控制輸出。
