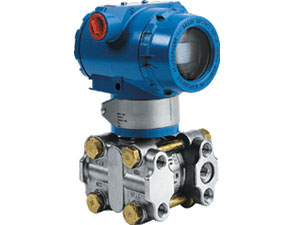

1151/3351GP型壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。1151/3351GP型壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。1151/3351GP型壓力變送器是淮安華立儀表公司根據現場要求研制開發的新產品，可脫離手操器，通過按鍵方式實現現場調零、組態等操作。 1151/3351GP型壓力變送器1. 性能規格 （零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。）
1.1. 參考精度 1.1.1. 數字、智能：±0.1%校驗量程 1.1.2. 模擬、線性：±0.2%校驗量程 1.2. 穩定性 1.2.1. 數字、智能：6個月，±0.1%URL 1.2.2. 模擬、線性：6個月，±0.2%URL 1.3. 環境溫度影響 1.3.1.數字、智能： 零點誤差：±0.2%URL/56℃ 總體誤差：±(0.2%URL+0.18%校驗量程）/56℃ 1.3.2.模擬、線性 零點誤差：±0.5%URL/56℃ 總體誤差：±(0.5%URL+0.5%校驗量程）/56℃ 1.4. 振動影響 在任意軸向上，200Hz下振動影響為±0.05%URL/g 1.5. 電源影響 小于±0.005%輸出量程/伏特。 1.6. 負載影響： 沒有負載影響，除非電源電壓有變化。 1.7. 電磁干擾/射頻干擾（EMI/RFI影響） 由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程。 1.8. 安裝位置影響 零點漂移至多為±0.25kPa。所有的零點漂移 都可修正掉；對量程無影響。 2. 功能規格 2.1. 測量范圍：0-0.125-41370KPa 2.2. 零點與量程 2.2.1. 數字、智能 可用本機量程和零點按鈕調整，或用HART手操器遠程調整 2.2.2. 模擬、線性 量程和零點連續可調 2.3. 零點正、負遷移 零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程必須大于或等于最小量程。 2.4. 輸出 數字、智能： 4～20mA DC，用戶可選擇線性或平方根輸出。數字過程變量疊加在4～20mA 信號上，可供采用HART協議的上位機使用 模擬、線性： 4～20mA DC,與過程壓力成線性。
◆選型方式
TX1151/3351GP
壓力變送器
代碼
量程范圍KPa
2
0-0.125～1.5
3
0-1.3～7.5
4
0-6.2～37.4
5
0-31.1～186.8
6
0-117～690
7
0-345～2068
8
0-1170～6890
9
0-3450～20680
0
0-6890～41370
輸出
E
4-20mA
S
智能式
代號
結構材料
法蘭和接頭
排氣/排液閥
隔離膜片
灌充液體
22
316不銹鋼
硅油
23
哈氏合金C
24
蒙乃爾
25
鉭
33
35
44
選項
M1
0-100%線性指示表
M2
LED顯示表
M3
LCD顯示表
B1
管裝彎支架
B2
板裝彎支架
B3
管裝平支架
D1
側面泄放閥在壓力室上部
D2
側面泄放閥在壓力室下部
不注
1/2NPT錐管螺紋接頭
C2
丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭
d
隔爆型dⅡBT4
i
本安型iaⅡCT6
s
不銹鋼三閥組
