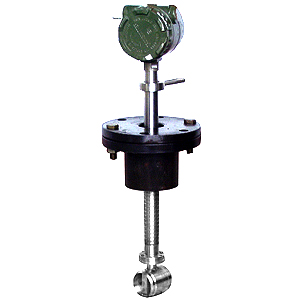

HL-LUCB型插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量,插入式渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。。
HL-LUCB 型插入式渦街流量計防爆型,符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定,防爆標志為ExdIIBT6。
工作原理
按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法),采用埋入壓電晶體的渦街測速探頭,插入大口徑工業管道內,將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4~20mADC電流信號。
儀表特點
1、 可測量蒸汽,氣體,液體的體積流量和質量流量;
2、無機械運動部件,測量精度高,結構緊湊維護方便;
3、壓力損失小,量程范圍寬;范圍度達1:25;
4、采用消擾電路和抗振傳感頭;
5、采用消擾電路和抗振傳感頭,使儀表具有一定抗環境振動性能;
6、可測介質溫度達+250℃。
7、可實現不斷流拆裝傳感器,可實現放大器與傳感器分離(分離距離15m);
技術參數
表1
公稱通經(mm) |
250~1500
|
儀表材質
|
1Cr18Ni 9Ti
|
公稱壓力(Mpa)
|
PN1.6Mpa;PN2.5Mpa
|
被測介質溫度(℃)
|
-40~+250℃
|
環境條件
|
溫度-10~+55℃,相對濕度5%~90%,大氣壓力86~106Kpa
|
精度等級
|
示值的±2.5%
|
量程比
|
1:10;1:15
|
阻力損失系數
|
Cd‹2.6
|
輸出信號
|
傳感器:脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
變送器:兩線制4 ~ 20mADC電流信號
|
供電電源
|
傳感器:、+24VDC
變送器:+24VDC
現場顯示型:儀表自帶3.2V鋰電池
|
信號傳輸線
|
KVVP3×0.3(三線制),2×0.3(二線制)
|
傳輸距離
|
≤500m
|
信號線接口
|
內螺紋M20×1.5
|
防爆等級
|
ExdIIBT6
|
防護等級
|
IP65
|
允許振動加速度
|
1.0g
|
型號及功能選擇
HL-LUCB型插入式渦街流量計
代號
|
口徑
|
|
020
|
200mm
|
|
025
|
250mm
|
|
030
|
300mm
|
|
035
|
3500mm
|
|
040
|
400mm
|
|
045
|
450mm
|
|
050
|
500mm
|
|
--------
|
--------
|
|
200
|
2000mm
|
|
|
代號
|
功能1
|
N
|
無溫壓補償
|
Y
|
有溫壓補償
|
|
代號
|
輸出型號
|
F1
|
4-20mA輸出(二線制)
|
F2
|
4-20mA輸出(三線制)
|
F3
|
RS485通訊接口
|
|
代號
|
被測介質
|
J1
|
液體
|
J2
|
氣體
|
J3
|
蒸汽
|
|
代號
|
功能2
|
E
|
2.5級
|
T1
|
常溫
|
T2
|
高溫
|
T3
|
蒸汽
|
P1
|
1.6MPa
|
P2
|
2.5MPa
|
P3
|
4.0MPa
|
D1
|
內部3.6V供電
|
D2
|
DC24V供電
|
B1
|
不銹鋼
|
B2
|
碳鋼
|
|
