淮安華立儀表專業生產數顯表，我們?yōu)槟峁I(yè)的產品選型，現場安裝調試，24小時技術熱線支持。歡迎廣大客戶前來洽談選購。
產品概述：
HL專業生產的HL-XMT系列數字式顯示表（簡稱數顯表）是把與被測變量成一定函數關系的連續變化的模擬量（如電信號）變換成連續的數字量來顯示的儀表。數顯儀與模擬量儀表相比，具有精度高、讀數直觀、準確、方便，便于與計算機聯網等優點。數顯表的基本功能輸入型號：一般為電壓、電流、頻率、脈沖及開關信號等。測量值顯示：0~9數碼和被測量參數的單位符號等。數顯表基本功能： 對被測參數進行自動測量, 數字形式顯示測量值,對被測參數設定報警?？奢敵瞿M量信號（如1-5V 4~20mA）或數字信號，當被測參數達到預定值時給出控制信號。數字打印功能，可多點測量、顯示、報警、輸出控制信號。
產品分類：
按功能分，可分為顯示型、顯示報警型、顯示調節型和巡回檢測型4種。按輸入信號形式劃分，可分為電壓型和頻率型兩種。
本公司生產的XMTA-9000系列智能化數字調節儀采用了自行研制開發，定制生產的專用集成電路，它不僅匯集目前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/O接口、EPROM和D/A轉換等電路，輔以博采眾長、精心編制、反復調試的軟件系統使本儀表獨具。
產品特點：
1.1儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號兼容。
1.2采用了優化設計，工藝顯著改善，沒有飛線，沒有調整電位器，所有的校準和功能可全部通過鍵盤由軟件完成。
1.3最多可設定四個報警輸出，報警方法可達十種以上，并可對報警參數進行監控。
1.4可選加兩路D/A輸出口，可以對過程量和控制量同時進 行光電隔離輸出，以確保被控系統的安全可靠。提供SV和24V兩個恒壓源輸出，可滿足大多數輔助功能的需求。
1.5任何復雜的控制、調節、報警、輸出等功能，均可由儀表工進行簡單的操作，設定后加以密碼保護，使其變成一個傻瓜式儀表，現場操作工將不能修改被鎖定的參數。甚至還可做到不讓操作工查看。由用戶自己設定的四個類別百種級別的抗干擾模式，可適應各種環境的干擾源。
.jpg)
技術指標：
3.1測量精度：±0.5%FS±ld 士0.20/oFS士ld
3.2報警功能：上限、下限、上下限、上回差、下回差、雙回差、OK方式、絕對值方式等。
3.3變送輸出精度：土0.3%FS 負載能力：0-600 Q
3.4輸入阻抗: O-lOmA: 500 Ω 、 4-20mA: 250 Ω、 DC.V:≥ 200K Ω,
熱電偶及DC.mV:≥10M Q冷端自動補償精度0-40℃范圍內土0.3℃ 熱電阻：三線制輸入3×10 Q以內完全補償 脈沖幅值：≥2.5V，頻率范圍0.01～1000HZ
3.5繼電器接點容量：AC220V 3A(無感負載)
3.6供電電源：AC220V ≤6W
3.7工作環境要求：溫度：0-50℃、相對濕度：<58%，無腐蝕性氣體，無震動場合。
顯示說明：
1．單排數碼顯示：直接顯示儀表測量值。
2．雙排數碼顯示：上排顯示測量值。下排顯示設定值。在測量狀態下，可通過加鍵將下排顯示切換成測量值的百分比。
3．雙排數碼管+單模擬條：上排顯示測量值。下排顯示設定值或測量值的百分比，單模擬條指示測量值的百分比或模擬輸出的百分比。
4．單排數碼管+雙排模擬條：數碼管顯示儀表測量值．按加鍵可顯示測量值的百分比或模擬輸出的百分比。左排模擬條指示測量值的百分比；右排模擬條指示設定值的百分比或模擬輸出的百
分比。
5．雙排數碼管+雙排模擬條：雙排數碼管解釋同上<顯示說明2>一樣，雙排模擬條同上<顯示說明4>-樣。
6．指示燈：A燈或Jl燈，是SP1報警指示燈。
E燈或J2燈，是SP2報警指示燈。
B燈或J3燈，是SP3報警指示燈。
C燈或J4燈，是SP4報警指示燈。
燈或J5燈，是SP5報警指示燈。
燈或J6燈，是SP6報警指示燈。

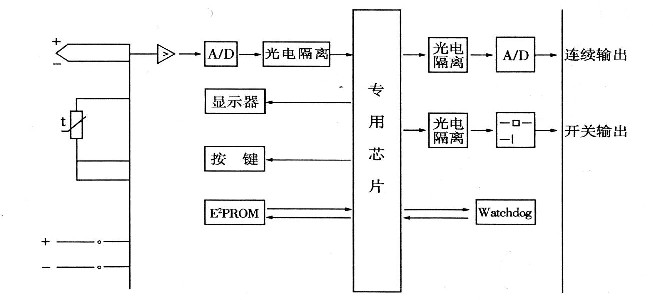

工作原理：
數字顯示調節儀由測量回路，數字面板表，調節器和電源四個部分組成。穩壓電路將220V市電轉換為穩定的直流電壓作為其它部分的電源。測量回路將一次儀表送來的電信號（電壓、電阻、電流）經處理后轉為電壓信號。對于數字顯示調節儀，該電壓信號不僅要送到數字面板表，而且要送到調節器與設定值比較后按調節規律輸出控制或報警信號。
線性輸入儀表自定義零點及滿度功能說明
工業現場實際使用中有部分線性輸入傳感器，由于傳感器在制造過程或工業現場安裝過程中存在離散性（例：遠傳壓力表的
標準為機械零點時電阻值0~ 20 Q，機械滿度時電阻值340~ 400Q)，定購儀表時或使用中更換傳感器后需要現場進行標定。
本儀表具有現場標定參數的功能，標定過程為：
1、將B菜單的提示符In參數設置為03，按SET鍵，將bc的參數設置為O（允許現場標定）或1（使用現場標定），并確認后，再將B菜單的In參數設置為儀表輸入代碼號，確認后退出菜單。
2、將SEL的參數555設置為1555，確認后退出菜單設置狀態，即為允許現場標定。
3、儀表在測量狀態下輸入直流測量信號零點的測試值(≤30010滿量程)，同時按位移鍵與減鍵；再輸入測量信號滿度的測量值（≥70%滿量程），再次按位移鍵與減鍵，并確認后即可。
4、如為其他非線性信號輸入，請將bc參數改為2.20
|
