●概述

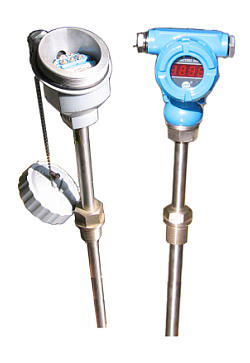

淮安華立儀表的 帶一體化溫度變送器的熱電偶/熱電阻是基于熱電阻、熱電偶電阻、電壓信號輸入，熱電阻PT100信號輸入，二線制4~20MA模擬輸出，支持HART協議，通過PC編程在線調整，B型頂部盒式安裝，并通過多種認證的高精度溫度變送器。
一體化溫度變送器的結構：
帶熱電偶（阻）溫度變送器由熱電偶或熱電阻和變送器部件組成。
熱電偶包括熱電偶元件、保護管、接線盒等主要部分：兩者的接線盒和保護管相同。
熱電偶元件由鎧裝熱電偶組成；熱電阻元件由鎧裝鉑電阻組成。
保護管：要求耐高溫、耐腐蝕、能承受溫度急劇變化，有良好的氣密性及足夠的機械強度，現采用兩種不同牌號的不銹鋼管制成。
接線盒用鋁合金制成，為防水式，防護等級IP5
●一體化溫度變送器特點
超小型（模塊φ44×18 ）一體化，通用性強
二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
機械保護 IP65 。
采用熱電偶溫變，可免用補償導線，降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 ›70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝
防爆等級： dIIBT4 、 dIIBT5 。
防護等級： IP54
●技術指標
| 類 別 |
HL-SBW 模塊式溫變 |
HL-SBW 一體化溫變 |
| 準 確 度 |
0.2%F.S 0.5%F.S |
| 輸 入 |
熱電偶： B 、 S 、 T 、 K 、 J
熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50 |
| 輸 出 |
二線制 4-20mA DC |
| 使用溫度 |
-25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ） |
| 溫度影響 |
≤0.05%/ ℃ |
| 濕 度 |
5-95%RH |
| 現場顯示 |
無 |
3 1/2LED 3 1/2LCD 0-100% 等分刻度 |
| 顯示精度 |
無 |
數字式： 0.5 級 指針式： 2.0 級 |
| 負載能力 |
‹ 600 Ω （額定負載 250 Ω ） |
| 外形尺寸 |
44×18 |
70 ×100（中繼器） |
●選型方法
|
型號
|
類別
|
感溫元件材料
|
現場顯示
|
安裝固定方式
|
接線盒形式
|
保護管直徑
|
隔爆標志
|
內芯結構
|
保護管特征
|
說 明
|
|
HL-SBW
|
|
|
|
|
|
|
|
|
|
溫度變送器
|
|
|
R
|
|
|
|
|
|
|
|
|
熱電偶
|
|
Z
|
|
|
|
|
|
|
|
|
熱電阻
|
|
|
M
|
|
|
|
|
|
|
|
鎳鉻硅-鎳鉻{ N }
|
|
N
|
|
|
|
|
|
|
|
鎳鉻-鎳硅 { K }
|
|
E
|
|
|
|
|
|
|
|
鎳鉻-銅鎳 { E }
|
|
F
|
|
|
|
|
|
|
|
鐵-銅鎳{ J }
|
|
C
|
|
|
|
|
|
|
|
銅-銅鎳{ T }
|
|
P
|
|
|
|
|
|
|
|
鉑 {Pt100}
|
|
C
|
|
|
|
|
|
|
|
銅 {Cu50}
|
|
|
Y
|
|
|
|
|
|
|
現場液晶顯示
|
|
|
1
|
|
|
|
|
|
無固定裝置
|
|
2
|
|
|
|
|
|
固定螺紋
|
|
3
|
|
|
|
|
|
活動法蘭
|
|
4
|
|
|
|
|
|
固定法蘭
|
|
5
|
|
|
|
|
|
活絡管接頭式
|
|
6
|
|
|
|
|
|
固定螺紋錐形式
|
|
7
|
|
|
|
|
|
直形管接頭式
|
|
8
|
|
|
|
|
|
固定螺紋管接頭式
|
|
9
|
|
|
|
|
|
活動螺紋管接頭式
|
|
|
2
|
|
|
|
|
防噴式
|
|
3
|
|
|
|
|
防水式
|
|
4
|
|
|
|
|
防爆式
|
|
|
0
|
|
|
|
Ф16
|
|
1
|
|
|
|
Ф12
|
|
2
|
|
|
|
Ф16高鋁質管
|
|
3
|
|
|
|
Ф20高鋁質管
|
|
|
B
|
|
|
隔爆
|
|
|
無
|
|
普通元件
|
|
K
|
|
鎧裝元件
|
|
|
F
|
防腐型
|
|
N
|
耐磨型
|
|
HL-SBW
|
R
|
N
|
Y
|
2
|
4
|
0
|
B
|
K
|
F
|
典型型號選型
|
|
